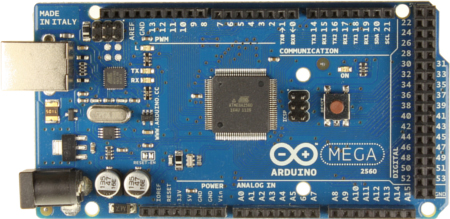

Ardunio Mega 2560 Özellikleri



ATmega2560 (datasheet) tabanlı bir Arduino kartıdır. 54 dijital I/O pini vardır. Bunların 14 tanesi PWM çıkışı olarak kullanıabilir. 16 analog girişi, 4 UART (serial port), 16 MHz kristal osilatörü, USB bağlantısı, adaptör girişi, ICSP çıkışı ve bir reset butonu vardır.  Arduino Duemilanove ve Diecimila için tasarlanmış tüm eklentilere(shield) uyumludur.

Arduino Mega 2560 Arduino Mega’nın yerini alan gelişmiş versiyonudur.

EAGLE dosyaları: arduino-mega2560-reference-design.zip
Devre Şeması: arduino-mega2560-schematic.pdf

Özellikler:

Mikrodenetleyici    ATmega2560

Çalışma Gerilimi     5V

Besleme Voltajı (Önerilen)    7-12V

Besleme Voltajı (Limit)  6-20V

Dijital I/O Pinleri    54 (14ü PWM çıkışı)

Analog Giriş Pinleri         16

I/O Pinlerinin Akımı        40 mA

3.3V Pini Akımı       50 mA

Flash Bellek     256 KB (8kB’ını bootloader kullanıyor)

SRAM       8 KB

EEPROM 4 KB

Clock Frekansı         16 MHz

Arduino Mega 2560 Güç Özellikleri

The Arduino Mega 2560 USB ‘den ve harici bir adaptör veya batarya ile beslenebilir. Güç kaynağı otomatik olarak seçilir.

Kart 6-20V arasında bir harici kaynaktan beslenebilir. Eğer 7Vun aşağısında besleme kullanılırsa 5V çıkış pini 5V veremez ve kart dengesiz çalışabilir. 12V’tan yukarı bir harici güç kaynağı kullanılırsa voltaj regülatörü fazla ısınıp karta zarar verebilir. Dolayısıyla 7 ila 12 Volt kullanılması önerilir.

Arduino Mega2560 ‘ın diğer kartlardan farkı FTDI USB-to-serial sürücü entegresi kullanılmamış olmasıdır. USB-to-Serial entegresi yerine ATmega16U2 USB-to-serial dönüştürücü olarak programlanmıştır.



Arduino Mega 2560 Giriş Çıkışları

54 dijital giriş çıkış pinlerinin hepsi  pinMode(), digitalWrite(),  ve digitalRead() fonksiyonları kullanılarak giriş veya çıkış olarak kullanılabilir. 5 voltta çalışırlar ve her pin maksimum 40mA giriş veya çıkış sağlar. Pinlerde 20-50 kOhm pull-up dirençleri (normalde bağlantısız) vardır. Bu pinlerin haricinde özel görevi olan pinler de mevcuttur:

• Seri: 0 (RX) ve 1 (TX); Serial 1: 19 (RX) ve 18 (TX); Serial 2: 17 (RX) ve 16 (TX); Serial 3: 15 (RX) ve 14 (TX). Seri data almak (RX) ve göndermek (TX) için kullanılır. 0 and 1 pinleri aynı zamanda  ATmega16U2 USB-to-TTL seri entegresinin(bkz. bir üst başlık) alakalı pinlerine bağlıdır.
• Harici Kesme: 2 (interrupt 0), 3 (interrupt 1), 18 (interrupt 5), 19 (interrupt 4), 20 (interrupt 3), and 21 (interrupt 2). Bu pinler harici kesmeler için kullanılır, düşen kenar, yükselen kenar kesmeleri, interrupt on change kesmeleri gibi…   attachInterrupt() fonksiyonunun kullanılarak hangi interruptın ne şekilde kullanılacağı belirtilir.
• PWM: 0 to 13.  8-bit PWM çıkış verir. analogWrite() fonksiyonu kullanılır.
• SPI: 50 (MISO), 51 (MOSI), 52 (SCK), 53 (SS). Bu pinler SPI kütüphanesi kullanılarak SPI iletişim kurulmasını sağlar. SPI pinleri aynı zamanda ICSP headerdan da kullanılır.
• LED: 13. 13 nolu pinde bir LED bulunmaktadır. Çıkış High edildiğinde LED yanar, LOW edildiğinde söner.
• TWI: 20 (SDA) and 21 (SCL).  Wire kütüphanesi kullanılarak TWI iletişim sağlayabilir.

Mega2560’ın her biri 10 bit çözünürlükte 16 analog girişi bulunur. Default olarak 0-5V aralığında çalışırlar ama AREF pini ve analogReference() fonksiyonuyla referans gerilim aralığı değiştirilebilir.


Arduino Mega 2560 Programlaması

Arduino IDE’si üzerinden programlanır. Bootloader( karta yazılım yüklemeye yarayan kod parçası) ı üzerinde gelir. İsterseniz bootloaderı atlayıp kendiniz ICSP üzerinden direkt olarak mikrodenetleyiciyi programlayabilirsiniz.


USB aşırı akım koruması

Arduino Mega2560’ın aynı zamanda USB aşırı akım koruması da vardır. Normalde her bilgisayarda bu koruma bulunur ama ek olarak Mega2560’a 500mAin üzerinde akım uygulanırsa atacak bir sigorta bulnmaktadır.


Fiziksel Özellikleri ve Eklenti(Shield) Uyumluluğu

Mega2560’ın maksimum boy ve eni 100mmx50mmdir. Uno, Diecimila ve Duemilanove için tasarlanan tüm eklentilere uyumludur.



Kaynak: arduino.cc
